АГР/САВЕЛЬЕВАРабочая сверка
МИКЛУХО-МАКЛАЯ, ВЛ. 18/2 · ВАРИАНТ 1

Проект ↔ модель

Пять проекций. Один масштаб.
Двигайте разделитель, чтобы увидеть расхождения.

Слева — проектСправа — BlenderРедакция 2 · 01.10.2026 · входы и балконы
01

Фасад 6–1

Основной фасад · PDF 14

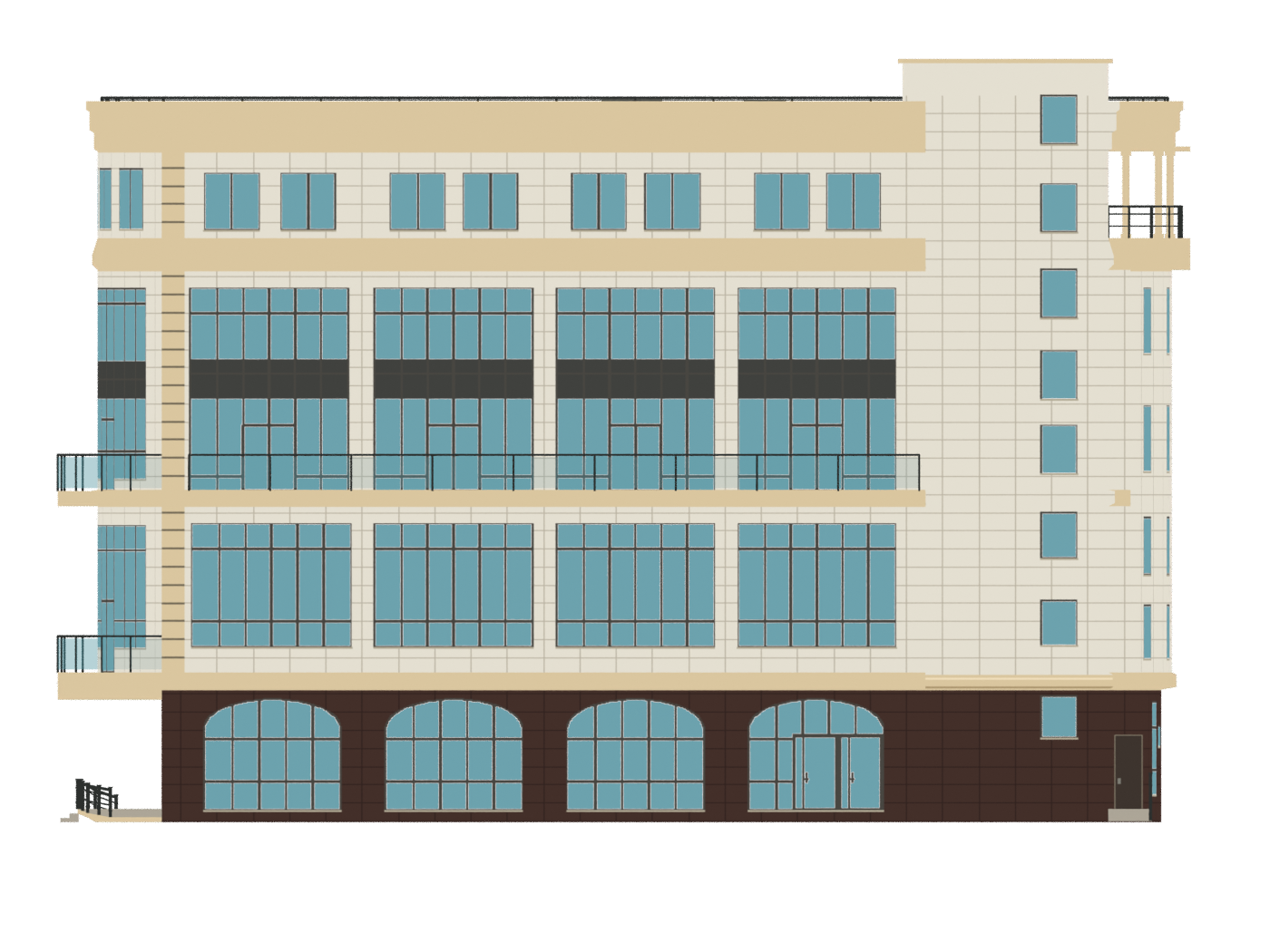

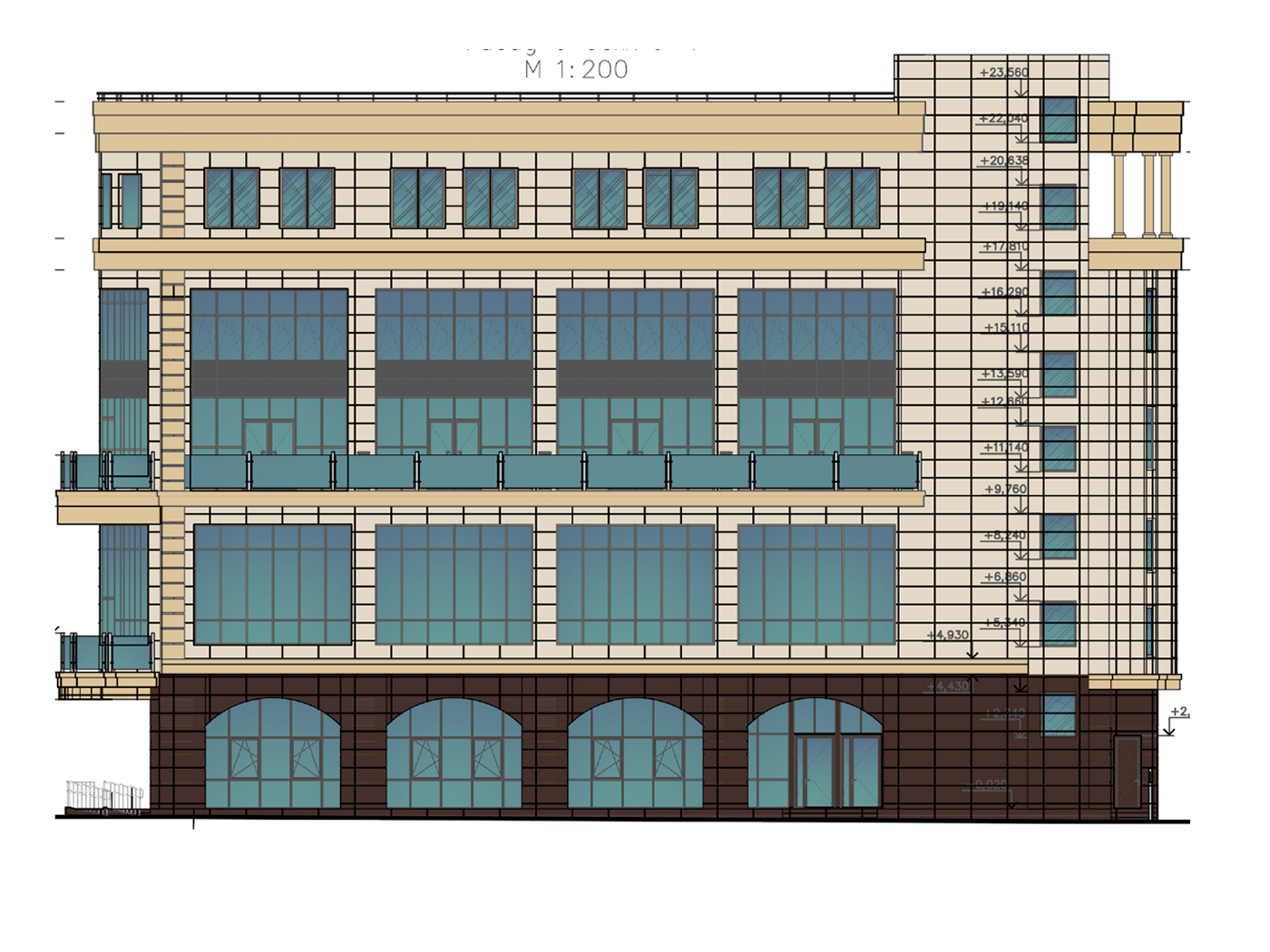

Визуализация Blender: Фасад 6–1 Проектный чертёж: Фасад 6–1 ПроектBlender
50% / 50%

Совмещено по осям и отметкам. Подземная часть закрыта рабочим рельефом модели; покрытие участка не показано. Ограждение верхнего балкона справа сохранено по плану и фасаду Г–А; на проектном виде 6–1 оно не прорисовано.

02

Фасад 1–6

Обратный фасад · PDF 13

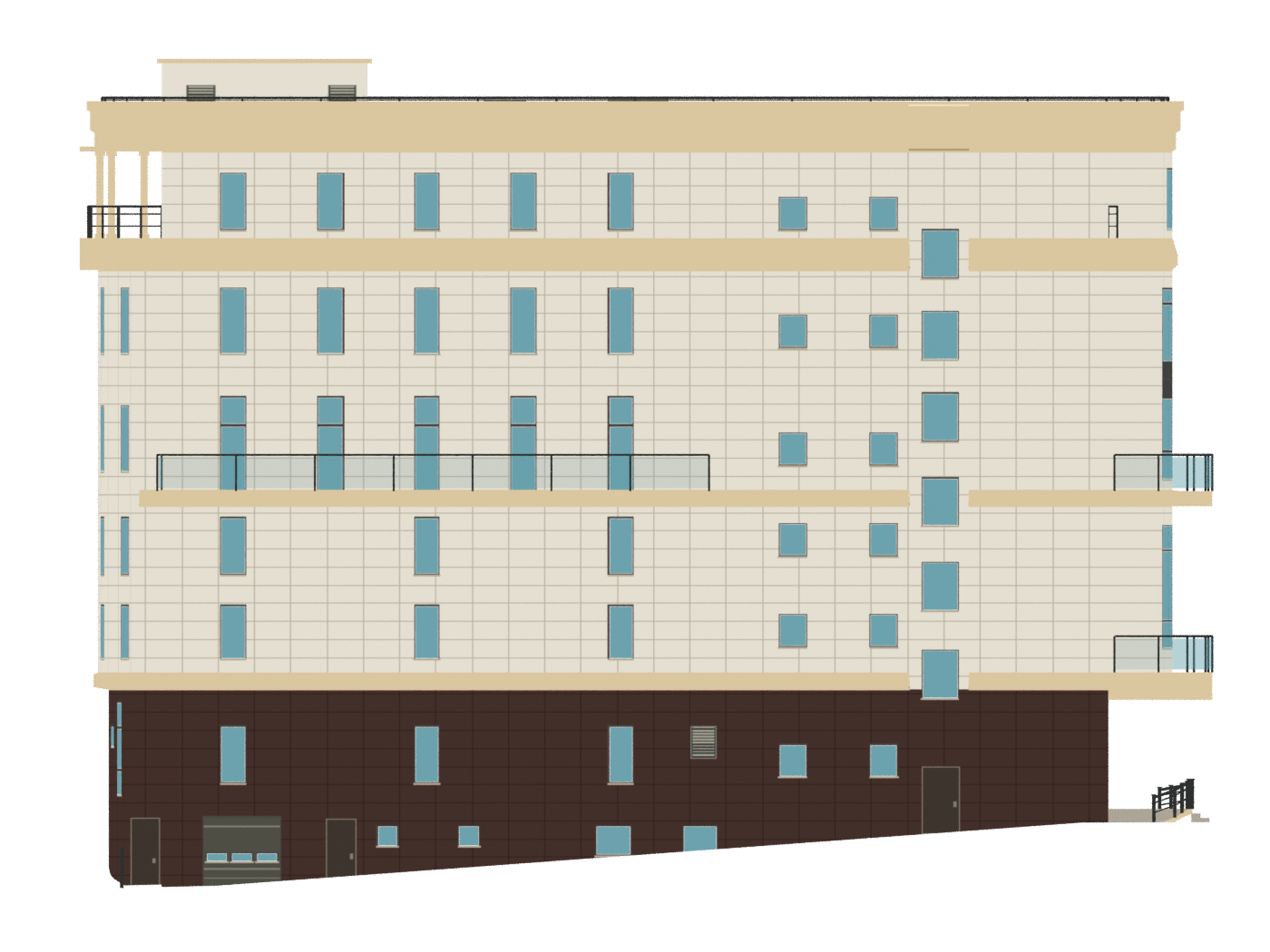

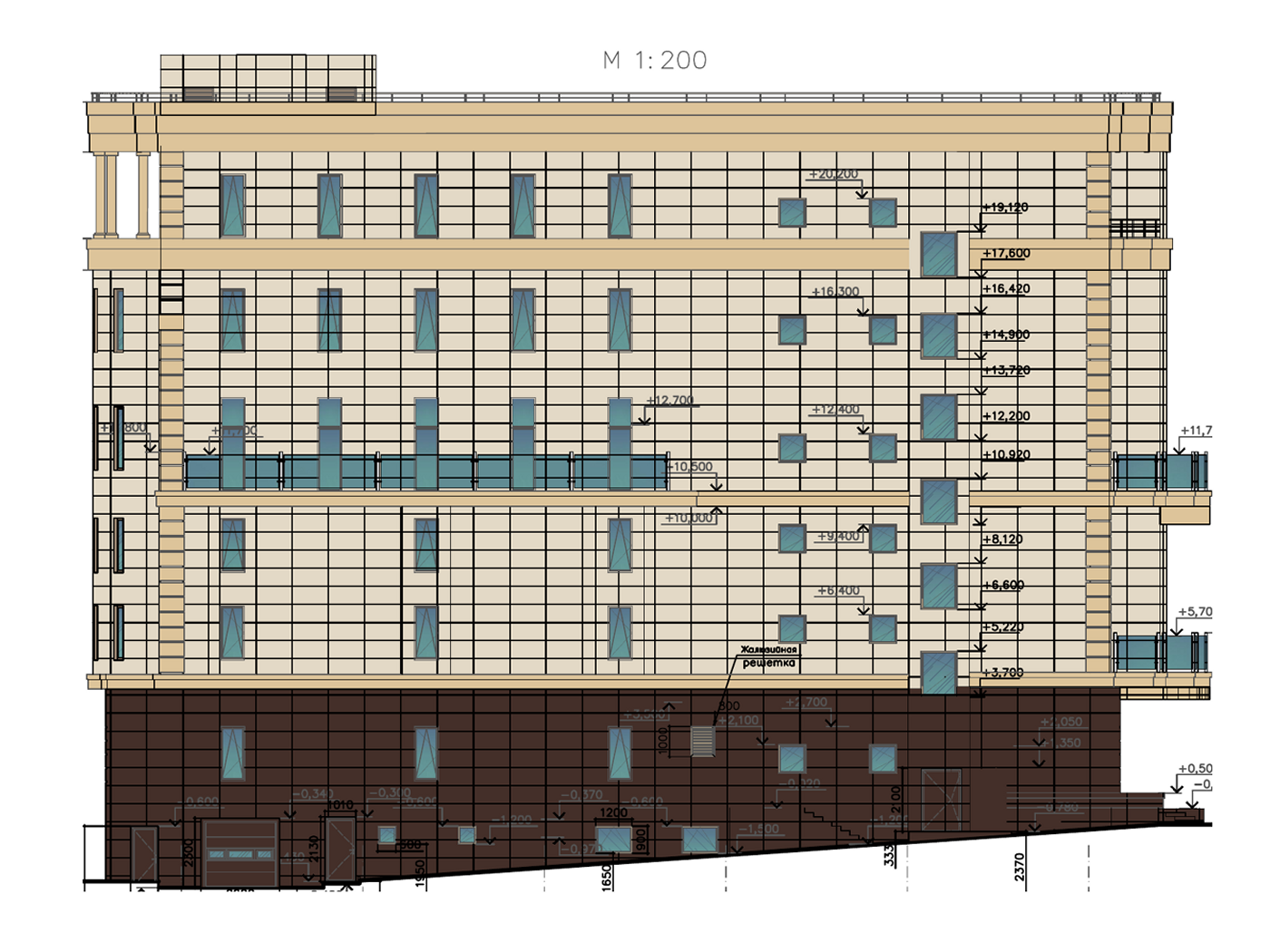

Визуализация Blender: Фасад 1–6 Проектный чертёж: Фасад 1–6 ПроектBlender
50% / 50%

Совмещено по осям и отметкам. Подземная часть закрыта рабочим рельефом модели; покрытие участка не показано.

03

Фасад А–Г

Торец со входом · PDF 15

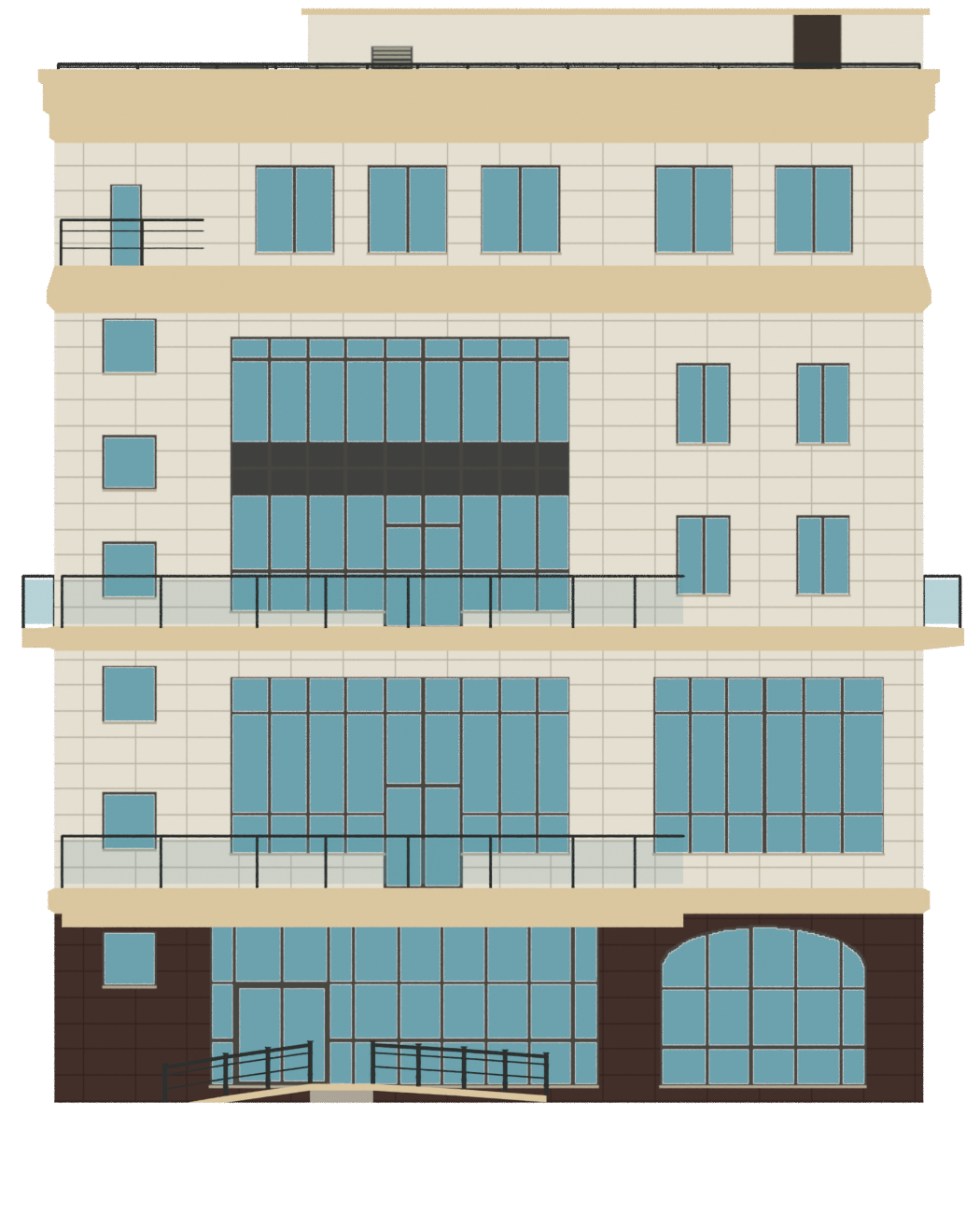

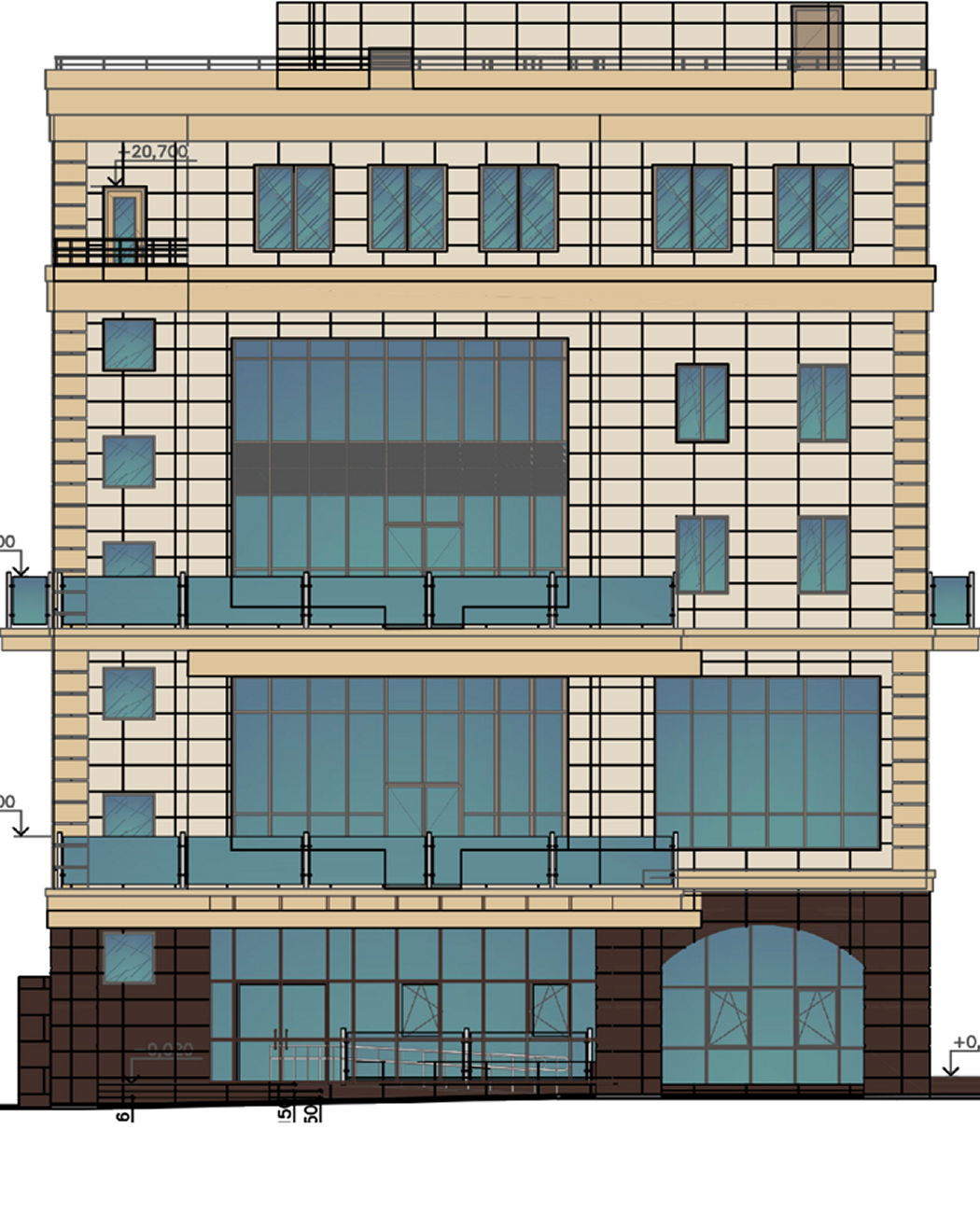

Визуализация Blender: Фасад А–Г Проектный чертёж: Фасад А–Г ПроектBlender
50% / 50%

Совмещено по осям и отметкам. Подземная часть закрыта рабочим рельефом модели; покрытие участка не показано.

04

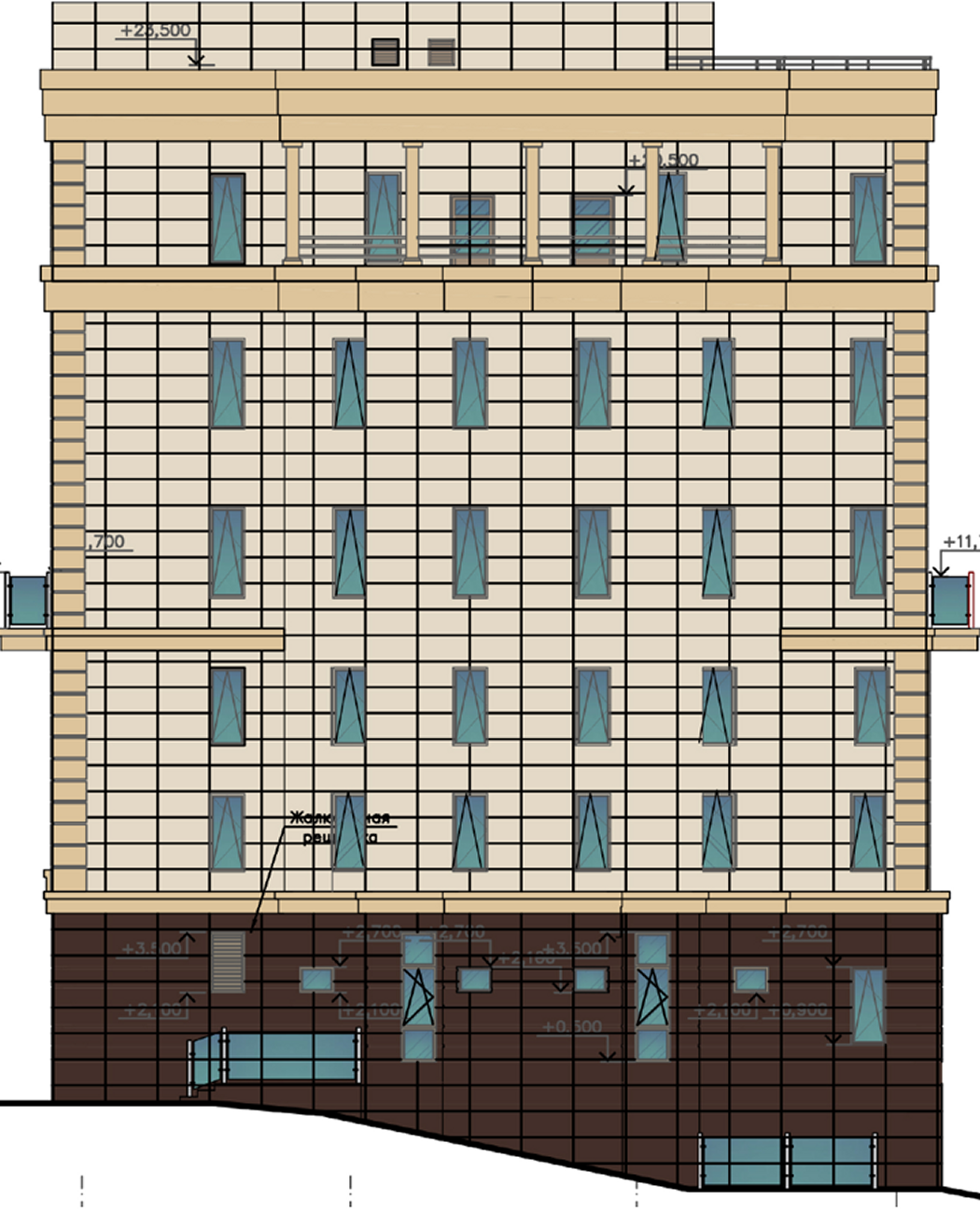

Фасад Г–А

Торец с колоннами · PDF 15

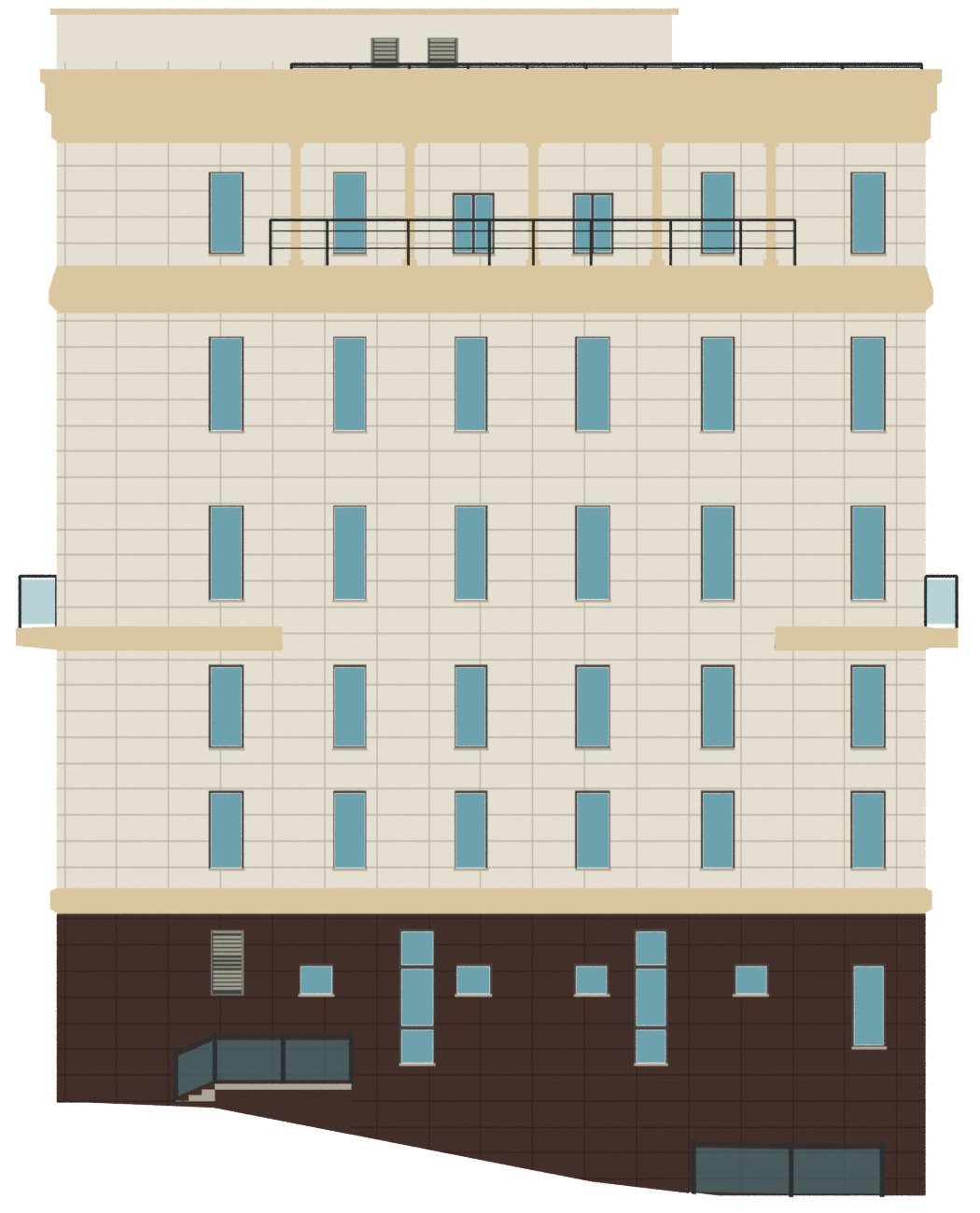

Визуализация Blender: Фасад Г–А Проектный чертёж: Фасад Г–А ПроектBlender
50% / 50%

Совмещено по осям и отметкам. Подземная часть закрыта рабочим рельефом модели; покрытие участка не показано.

05

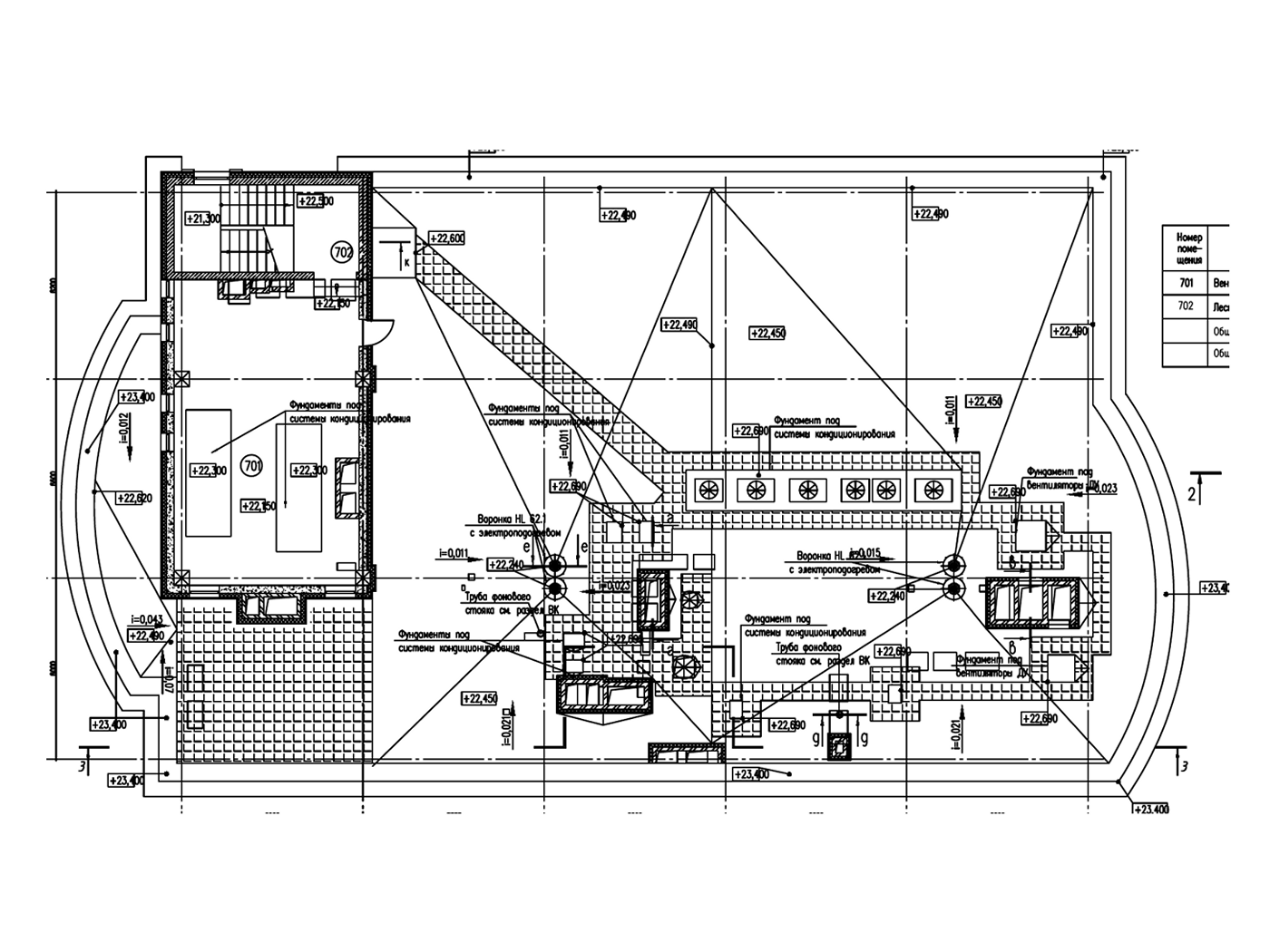

Вид сверху

План кровли +22,450 · PDF 28

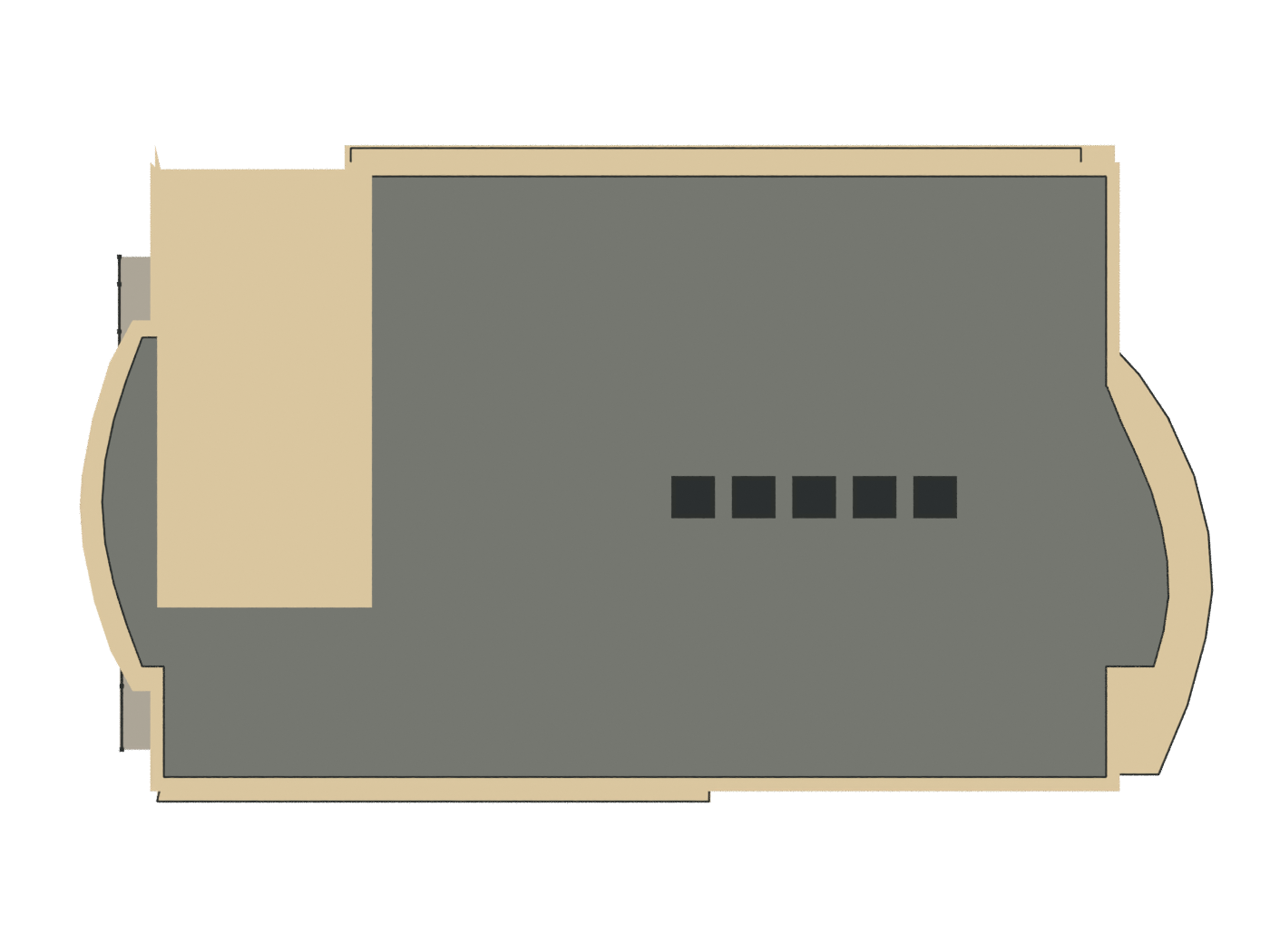

Визуализация Blender: Вид сверху Проектный чертёж: Вид сверху ПроектBlender
50% / 50%

План показывает помещения надстройки в разрезе; модель — их наружную кровлю. Оборудование в модели упрощено.
